BTGJK-ZM型中压电机绝缘水平在线监控装置

零序电流

1、显示范围：0-2000 mA,超出2000 mA时显示9999 mA。

2、分辨率：1 mA

3、基本误差：<±（10%读数+2字）

4、零序电流报警上限：50mA- 1500mA可以设定。

5、电机进入正常运转后，装置自动进入动态监测，当零序电流大于设定值（一般为正常零序电流值的3倍）时断电保护，此时。继电器KS常闭/常开触点动作。

绝缘电阻

l 有效测量阻值范围：000MΩ.0-100.0MΩ，超出100.0 MΩ时，数码管显示999.9MΩ。

l 分辨力：0.1MΩ

l 基本误差：000.0MΩ-10.0MΩ±（3%读数+2个字），11.0MΩ-100.0MΩ±（10%读数+2个字）

l 测量电压输出：DC1000V（开路电压）

l 显示：4位LED显示

l 绝缘电阻报警下限：0.1MΩ-100.0 MΩ通过面板键盘设定

l 低阻报警：实时显示电机静态绝缘值，电机投入运行前，装置能自动监测其静态绝缘电阻值，当对地绝缘电阻值小于5MΩ时（此值可以根据电机绝缘等级要求设定），监控器显示值闪烁报警，将继电器KJ常开端接入控制回路，此时电机应无法启动。注：KJ 在装置不带电或检测绝缘电阻值过低时，其常开触点为断开状态，只有当监控器带电状态下检测绝缘电阻值正常时其常开触点才为闭合状态。此时允许开启电机。

l 线路电压：适合AC1000V 、AC3000V 、AC4000V不接地系统。

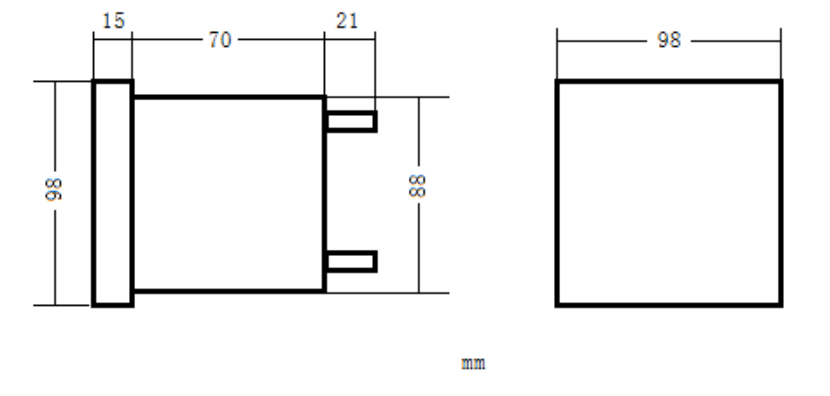

装置电源

1、 电源功率：<10W

2、 电源电压：220V AC±10%。

通讯

1、 接口类型：RS-485

2、 通讯规约：MODBUS-RTU

3、 波特率：1200、2400、4800、9600 bps

4、 1位起始位，8位数据位，1位停止位

报警及控制继电器

触点容量：5A／250VAC     10A／28VDC

环境要求

1、工作温／湿度：   －10℃～＋50℃    5～95％ RH

2、存储温度 ：      －50℃～＋60℃

3、其他：           无腐蚀气体场所
